Pastille Var M8/M15 pour axe à cannelures

Pastille Var M8/M15 pour axe à cannelures

Description détaillée

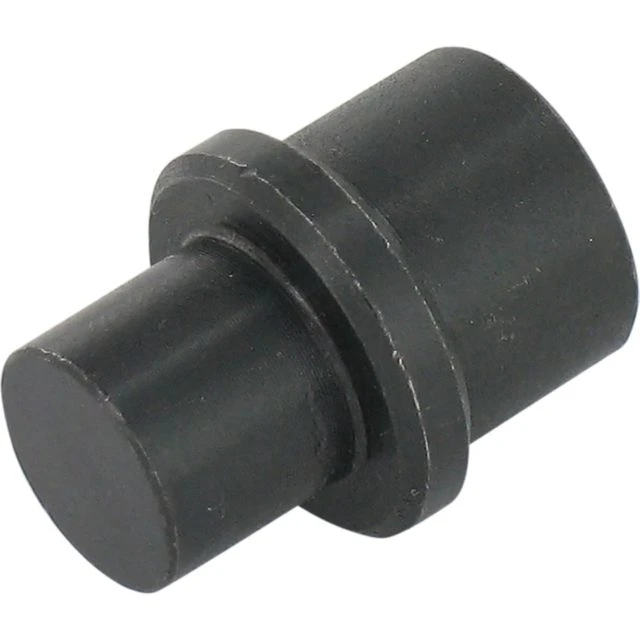

La référence PE39500 désigne une pastille d’appui d’atelier réversible de qualité professionnelle, conçue par Var Outils pour permettre le démontage des manivelles montées sur des boîtiers de pédalier à axe creux cannelé. Sur ces systèmes (standards Shimano Octalink, FSA, Race Face, Truvativ et norme universelle ISIS Drive), l’axe du boîtier de pédalier est creux et taraudé en son centre (généralement en filetage M8 ou M15) pour accueillir les vis de fixation des manivelles. En l’absence de cette pastille, la tige de poussée d’un extracteur de manivelle standard, comme le modèle Var PE-39300, s’enfoncerait directement à l’intérieur du vide de l’axe au lieu de prendre appui sur ses parois, rendant l’extraction impossible et risquant d’endommager irrémédiablement les filetages internes de l’axe.
Cette pièce de sécurité est usinée dans un acier allié de haute qualité soumis à un traitement thermique de durcissement structurel afin de supporter sans déformation les forces de pression axiale extrêmes générées lors du déblocage d’une manivelle grippée. Grâce à sa conception double face réversible, elle s’adapte précisément aux différents diamètres internes des axes creux du marché. Elle se positionne simplement à l’entrée de l’axe pour boucher le conduit central, offrant ainsi une plateforme d’appui plate, stable et parfaitement centrée à la vis de poussée de l’extracteur.

Caractéristiques Techniques

• Marque : Var Outils
• Référence fabricant : PE39500
• Type de produit : Pastille d’appui réversible pour extraction de manivelle sur axe creux
• Compatibilité standards d’axes : Axes creux cannelés Octalink (Shimano) et ISIS Drive (FSA, Race Face, Truvativ, etc.)
• Compatibilité filetages d’axes : M8 et M15 (double face réversible)
• Compatibilité outillage associé : Conçue pour être utilisée en complément de l’extracteur de manivelle double filetage Var PE-39300 (ou tout extracteur standard pour axe carré)
• Matériau : Acier allié haute résistance soumis à un traitement thermique de durcissement
• Conditionnement : Livrée à l’unité

Informations Complémentaires

Préservation des filetages internes d’axes et conseils d’utilisation : L’absence de pastille ou l’utilisation d’un substitut de fortune (comme une vis ou une pièce de monnaie) lors de l’extraction sur axe creux applique des contraintes asymétriques qui écrasent et détruisent les premiers filets de l’axe de pédalier. La pastille PE39500 répartit uniformément la charge de poussée sur l’épaulement extérieur robuste de l’axe, garantissant une dépose rectiligne en toute sécurité.
Retirez la vis de fixation de la manivelle à l’aide d’une clé hexagonale de 8 mm ou de l’outil adapté, puis retirez impérativement la rondelle métallique située sous la tête de vis au fond du puits de manivelle.
Nettoyez le taraudage de la manivelle et l’entrée de l’axe creux.
Sélectionnez le côté de la pastille Var PE39500 correspondant au diamètre de votre axe (le petit épaulement s’insère dans les axes de type M8, le grand épaulement dans les axes de type M15/ISIS). Logez la pastille directement à l’entrée de l’axe creux du pédalier. Elle doit reposer bien à plat, centrée sur l’extrémité de l’axe.
Prenez votre extracteur de manivelle (tel que le PE-39300), desserrez sa tige filetée interne au maximum, puis vissez son corps externe à fond de filet dans la manivelle.
Vissez la vis de poussée interne de l’extracteur à la main jusqu’à ce qu’elle vienne entrer en contact avec la pastille PE39500.
À l’aide d’une clé, tournez fermement la vis de poussée de l’extracteur dans le sens des aiguilles d’une montre. La vis va appuyer sur la pastille qui bloque l’axe, permettant à l’extracteur de dégager la manivelle de ses cannelures sans aucun effort sur les filetages internes de l’axe. Une fois la manivelle extraite, récupérez la pastille et rangez-la soigneusement.
