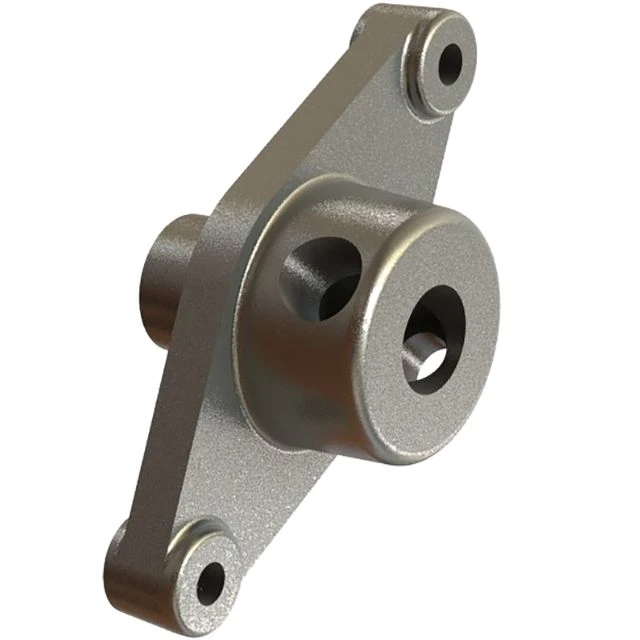

Basculeur de commande Var pour centreur de roue

Basculeur de commande Var pour centreur de roue

Description détaillée

La référence CR07609 correspond à un basculeur de commande de rechange (également appelé biellette de liaison ou basculeur de mécanisme) fabriqué par la marque Var Outils. Cette pièce mécanique interne est spécifiquement conçue pour le mécanisme d’entraînement du stand de dévoilage professionnel haut de gamme Var CR-07600. Positionné au cœur du système de parallélogramme articulé, ce basculeur assure la liaison cinématique entre la molette de réglage principale et les bras supports du stand. C’est cette pièce pivotante qui convertit le mouvement de rotation de la vis sans fin en un déplacement linéaire rigoureusement synchrone et symétrique des deux montants. Le remplacement de ce composant permet de restaurer la fluidité de manipulation d’origine et d’éliminer les frictions ou les points durs dans le cas où le mécanisme interne aurait subi un blocage forcé ou une usure due à un usage intensif en atelier.

Caractéristiques Techniques

• Marque : Var Outils
• Référence fabricant : CR-07609
• Type de produit : Basculeur de commande / biellette de liaison interne
• Compatibilité stand : Stand de dévoilage professionnel Var Premium CR-07600 exclusivement
• Matériau : Acier ou alliage haute résistance usiné, conçu pour supporter les contraintes de serrage répétées
• Emplacement : Logé à l’intérieur de la base du stand, au niveau du nœud d’articulation central du mécanisme de centrage automatique

Informations Complémentaires

Rôle dans la précision du parallélogramme : Le principe fondamental du centreur professionnel Var CR-07600 repose sur sa capacité à aligner instantanément le milieu de la jante avec le centre théorique du moyeu. Pour que cette symétrie soit parfaite, le basculeur de commande CR07609 doit présenter des cotes géométriques d’une tolérance absolue au niveau de ses alésages et de ses axes de pivot. Le moindre jeu mécanique ou la moindre déformation sur cette pièce maîtresse fausserait l’ouverture des bras gauche et droit, décalant le centrage de la roue et obligeant le mécanicien à utiliser une jauge de parapluie externe pour valider son travail.
Durabilité et entretien du mécanisme : Situé dans la base du stand, ce basculeur est soumis aux sollicitations directes du mécanicien à chaque fois qu’une roue est bridée ou libérée. Bien que protégé par le châssis, son remplacement s’avère nécessaire si le stand a été forcé au-delà de sa butée d’ouverture naturelle, ou si des débris abrasifs ont pénétré les articulations, créant un jeu résiduel que les molettes d’ajustement ne peuvent plus compenser.
Conseils d’utilisation : Le remplacement du basculeur nécessite un démontage partiel de la base du stand de dévoilage.
Basculez le stand CR-07600 pour accéder au mécanisme inférieur sous le socle. Démontez les axes de liaison reliés aux montants et retirez le basculeur défectueux CR07609 en prenant soin de conserver les bagues de friction, circlips ou rondelles d’origine. Nettoyez soigneusement le logement et la vis sans fin pour ôter les vieux résidus de graisse chargée de poussière. Installez le nouveau basculeur, remontez les axes de pivot et appliquez une graisse propre au téflon ou au lithium sur toutes les surfaces de friction et les filetages. Ajustez le serrage des articulations pour obtenir un mouvement d’ouverture fluide, sans aucune résistance ni jeu latéral. Terminez impérativement l’opération en contrôlant la symétrie des bras à l’aide de la jauge de calibrage Var CR-07900 avant de remettre le banc en service.
